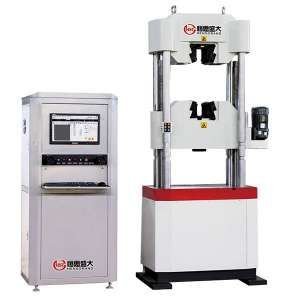

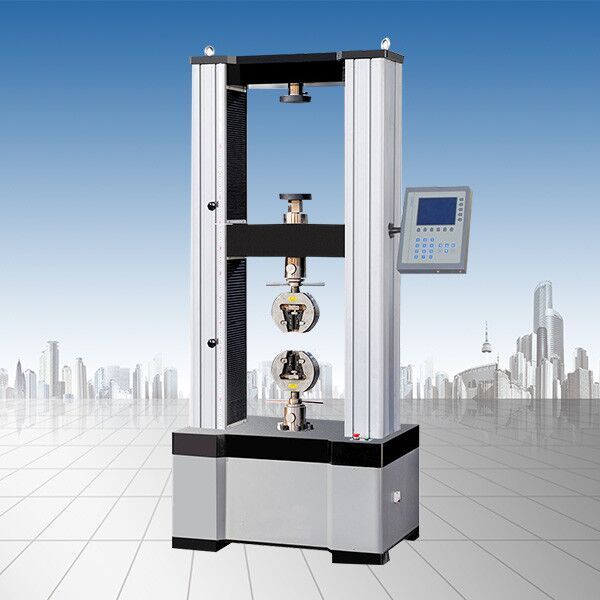

拉力機作為一款被各行業廣泛應用的試驗設備，是用來對各種金屬、非金屬以及復合材料進行力學性能測試和分析研究的，拉力機采用的是微型直流伺服電動機為動力源，單片微機實時顯示試驗數據和試驗狀態，對試驗過程的控制是通過單片機自動控制來實現的，可以自動計算出被實驗材料的最大實驗值、斷裂值等數據。下面小編為大家介紹拉力機的功能特點、測量原理與安裝保養吧。
一、拉力機的主要功能有：
1.自動停機，試樣斷裂后，移動橫梁自動停止;
2.自動標定，系統可自動實現示值準確度的標定;
3.過程實現，試驗過程、測量、顯示等均由單片機實現;
4.限位保護，具有程控和機械兩級限位保護;
5.過載保護，當負荷超過各檔最大值的3-5%時，自動停機。
二、拉力機的特點：
采用進口光電編碼器進行位移測量，控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率(需加配引伸計)、抗拉強度、彈性模量的功能，自動統計結果;自動記錄最大點、斷裂點、指定點的力值或伸長量;采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表，產品性能達到國際先進水平。
三、拉力機的測量原理：
1、拉力試驗機力值的測量是經過測力傳感器、擴大器和數據處置系統來完成測量。從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。以S型試驗機傳感器為例，當傳感器遭到拉力P的效果時，因為彈性元件外表粘貼有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。
2、形變的測量經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發生的形變。該安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的光電編碼器連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。
3、橫梁位移的測量其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。
四、拉力機的安裝：
1.拉力機的安裝及初步精度找正
將主體及測力計分別搬運到混凝土的基礎上，根據外形及地基圖調整好主體與測力計之間的距離并調整好方向，然后可用薄的小塊鐵塊分別插入主體及測力計的底下部(與基礎之間)，用0.05/1000精度的方形水平儀進行分別找正。拉力機工作時，電器發生失靈，起動或停止按鈕不起作用時，應立即切斷電源，使試驗機停止運轉。
2.拉力試驗機精度校正
經過以上對試驗機的初步精度找正后，接通油管、電源及灌油后進行初步運轉試車，經試車情況良好時，再進行對試驗機精度找正。
用方形水平儀器靠在工作平臺上，找正油缸鉛垂度，調整或增減其機座下面的墊鐵，使誤差不得大于0.10/1000。 精度找好后，用水泥漿將機座下面的全部空隙填死，保持機座與水泥基礎良好結合，防止在使用過程中因受震動而造成試驗機的不水平。
地腳螺母澆固后，在水泥未干燥前，不準緊固地腳螺母和開動試驗機。(水泥干燥時間一般不少于10-15天)待水泥完全干燥后，緊固好運腳螺母，對試驗機的安裝精度進行復查，是否與找正精度相符合。如不符合應重新找正。
3.怎樣找到主體的初步校正
可在兩立柱的縱橫兩個不同位置上，用方形水平儀測量，不鉛垂度不得大于0.3/1000，然后，可用方形水平儀靠在油缸外表面的縱橫兩位置，找正其鉛垂度。
4.禁止非操作該機人員上機操作。
五、拉力機的保養：
1.拉力試驗機各部應經常擦拭干凈，對沒有噴漆的擦拭干凈后應用棉紗沾少量的機油再擦一遍，以防止生銹，雨季期間更應注意擦拭，不用時用防塵罩罩起以防止塵土侵入。
2.每次試驗后試臺下降，最好活塞不落到油缸底上，稍留一點距離，以利下次使用。測力計上所有活門不應打開放置，以免塵土進入內部，影響測量機構的靈敏性能。
3.試驗暫停時應將油泵電動機關閉。
4.拉力試驗機在使用過程中，由于試驗時的震動容易產生松動現象，所以拉力試驗機使用一段時間后，應將有關零件加以緊固。
綜上所述，就是拉力機的功能特點、測量原理與安裝保養的相關介紹，希望對大家有所幫助，友情提示：如有不清楚的地方，請來電咨詢。濟南恒思盛大是一家以研發、設計、生產、銷售試驗設備為主的現代化高科技公司。多種機器供您選擇!
