微機控制杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007、ASTM E643-78《金屬材料薄板和薄帶埃里克森杯突試驗》的要求
微機控制杯突試驗機 產品技術參數
|
規格型號 |
GBW-60Z |
|
可試鋼板厚度 |
標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm） |
|
板材寬度 |
100mm |
|
沖頭行程 |
60mm |
|
夾緊活塞行程 |
19-21mm |
|
沖杯負荷 |
60kN |
|
夾緊負荷 |
25kN |
|
試驗模具規格（標準） |
沖頭直徑：Φ20±0.05mm，墊模孔徑：Φ33±0.1mm 固定模孔徑：Φ27±0.05mm
標準壓模孔徑：Φ27±0.05mm；（非標定做） |
|
試驗模具規格（非標） |
杯突沖頭球徑：Φ15±0.05mm 、Φ8±0.02mm、 Φ3±0.02mm 墊模孔徑：Φ18±0.1mm、 Φ10±0.1mm 、Φ3.5±0.1mm 固定模孔徑：Φ21±0.02mm 、Φ11±0.02mm 、Φ5±0.02mm
|
|
數顯分辨率 |
0.01mm |
|
顯示內容 |
夾緊力、沖壓力、位移及杯突值、速率，繪力-位移曲線 |
|
控制方式 |
計算機自動實現試驗過程 |
|
結構特點 |
復合油缸、雙油泵供油、光柵尺測量 |
微機控制杯突試驗機產品標準配置
? 標準主機

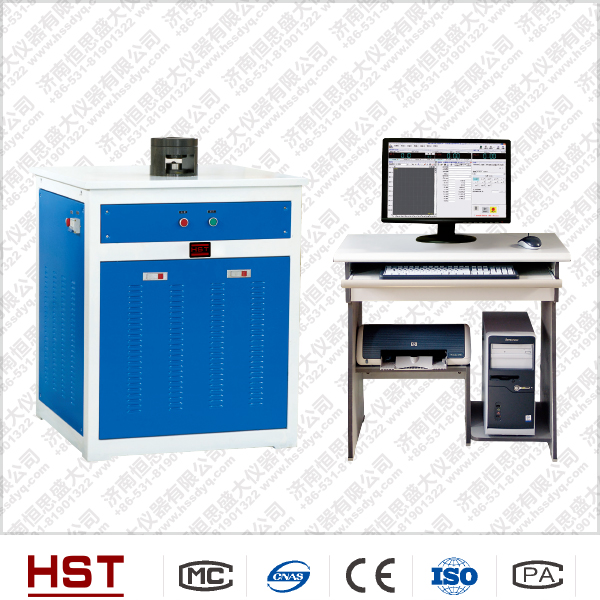

u 60KN杯突試驗機主機一臺；
u 杯突試驗控制系統一套；
u 電器控制系統一套；
u 標準杯突沖頭沖模一套；
u 10Mpa傳感器一只
u 20 Mpa傳感器一只
u 聯想計算機 HP打印機一套
u Windows操作環境下的試驗機專用控制軟件一套
